FHM 防火型母線槽

適用范圍

FHM 防火型母線槽適用于消防要求較高的交流 50~60Hz，額定電壓 660V 及以下，額定電流 250-3150A 的三相四線制、三相五線制供配電系統。使用本系列產品在火災情況下一定時間內仍能維持供電，以保證有足夠的時間啟動滅火設備、排煙通風、疏散人群，盡可能的減少人員傷亡和財產損失。該產品主要應用于高層建筑、重要的控制中心、地鐵等人流量大的公共場所和其它防火要求較高的場所。

1、母線基本結構

2、選用性能優良的絕緣耐火材料

母線槽該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能：彎曲強度》180MPa，介電強度》35kV/mm、體積電阻率，1010Ω .m。當溫度達到 600 ℃ ，云母帶仍具有很高的絕緣性能：絕緣電阻10MΩ /mm2。

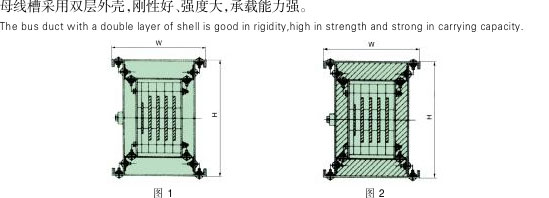

根據耐火母線耐火的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，見(圖1)，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充見圖(2)，其 AL2O3+Si02 含量達 96 ％ ，持續使用溫度為 1050 ℃ ，使用溫度達 1250 ℃ 。

母線槽外殼噴涂耐火涂料，當發生火災的 3~5分鐘時間內，涂料開始發泡、膨脹，形成隔熱層，導熱系數迅速增大，有效降低了熱量的傳遞。本耐火母線 所 使 用 的 耐 火 涂 料 各 項 性 能 指 標 均 符 合GBl4907-94 標準。

為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料制成，該陶瓷 AL 2 O 3 ，含量在95豫以上，在常態下其介電性能、機械性能如下：介電強度逸13kV/mm，體積電阻率>20M贅.cm、抗彎強度逸250MPa。

該陶瓷耐溫效果尤為顯著，在溫度達到 900益，測得絕緣電阻，10M贅.cm。由于陶瓷的穩定性好，不存在絕緣材料的老化問題，從而有效延長了母線的使用壽命。

環保產品

母線槽在火災情況下，無任何有毒氣體放出，亦不會形成二次燃燒，屬新一代環保型電器產品。



4、母線槽連接見圖（3）

3、主要技術參數 Main Technical，Paraneters

FIlM 防火母線各項性能均符合 IEC439-2、GB7251.2-1997、JISC8364、GB9978。

母線槽能承受 2500V 工頻耐壓，歷時 Imin 無擊穿和閃絡現象。

母線槽由于采用高強度陶瓷作為隔相材料使其能承受較強的電動應力和熱應力。

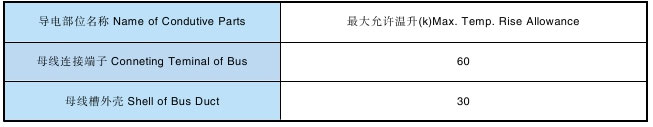

母線槽在長期通以額定電流時，其導電部位的溫升不超過表(1)所列的數值。



---
